[B4 ABK] Restart zegarów

czarekj · Post autor: **czarekj** » 20 kwie 2011, 06:34

Proponuje użyć przerzutnik monostabilny UCY 74121, który byłby wyzwalany sygnałem ze stacyjki. wyjście układu przez dobrany opornik opornik (więcej niż 2k Ohm) i szeregową diodę do cewki wskaźnika. Dobieramy elementy układu tak by generował jeden impuls o czasie trwania ok. sekundy.
Koszt układu ok 5 PLN. Łączna ilość użytych elementów - 8 sztuk.

Kubik · Post autor: **Kubik** » 20 kwie 2011, 06:59

Możesz to rozrysować ?

O ile dobrze wyczytałem to ten układ ma U zas. max 7 V. Nie znalazłem nigdzie rozpisu nóżek

Szara80tkaTdi · Post autor: **Szara80tkaTdi** » 20 kwie 2011, 09:38

kubik pisze:rozpisu nóżek

http://www.utm.edu/staff/leeb/3b3.htm

pawelrybak15 · Post autor: **pawelrybak15** » 23 kwie 2011, 12:26

Zgodnie z tym co obiecałem wrzucam rozbierane fotki obrotomierza i prędkościomierza VDO :mrgreen:

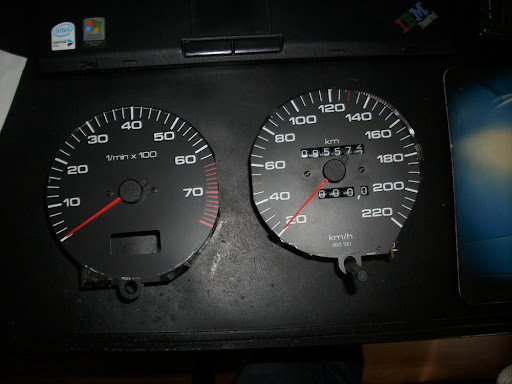

Oba wskaźniki wyjęte z licznika

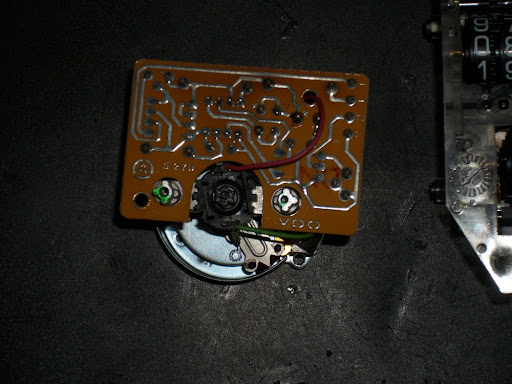

Tak wygląda to po zdjęciu wskazówek, tarcz i tych plastikowych rozpraszaczy światła

Obrazek

Obrotek

Prędkościomierz

Obrazek

Na fotkach przedstawionych powyżej widać przewody które doprowadzają zasilanie do cewek, muszę teraz tylko sprawdzić przy jakim napięciu wystąpi maksymalne wychylenie wskazówek obu wskaźników i wtedy będę mógł zrealizować ten układ resetowy

Teraz mam pytanie dla zainteresowanych:
To ma być szybkie machnięcie obu wskazówek do końca skali i powrót na pozycję początkową ? A może wskazówki mają powoli popłynąć do końca skali i równie wolno wrócić na pozycję początkową ?

Kubik · Post autor: **Kubik** » 23 kwie 2011, 12:43

To ma być szybkie machnięcie obu wskazówek do końca skali i powrót na pozycję początkową ? A może wskazówki mają powoli popłynąć do końca skali i równie wolno wrócić na pozycję początkową ?

Autor tematu zasugerował aby wychylenie było zbliżone do rozwiązania z modelu R8

pawelrybak15 · Post autor: **pawelrybak15** » 23 kwie 2011, 12:55

Żebym to ja wiedział jak to działa w R8

Widziałem filmy na YT które podlinkował w 1 poscie, tam było to szybkie machnięcie, a więc prosta do zrobienia rzecz

Właśnie rezam ten układ do obrotka <ok>

Kubik · Post autor: **Kubik** » 23 kwie 2011, 12:58

pawelrybak15 pisze: Żebym to ja wiedział jak to działa w R8

Przecież wrzuciłem Ci linka 8-)

pawelrybak15 · Post autor: **pawelrybak15** » 23 kwie 2011, 13:07

Ano fakt, przeoczyłem go <lol2>
Aktualnie udaje mi się uzyskać max wychylenie wskazówki obrotomierza, jeśli dobrze pójdzie, to niedługo zaprezentuje układ resetu w wersji beta

P.S. Mógłby ktoś przypomnieć na których pinach obrotka podaje się + zasilania i masę zasilania ??

Kubik · Post autor: **Kubik** » 23 kwie 2011, 13:29

pawelrybak15 pisze:P.S. Mógłby ktoś przypomnieć na których pinach obrotka podaje się + zasilania i masę zasilania ??

pawelrybak15 · Post autor: **pawelrybak15** » 23 kwie 2011, 13:46

Zna ktoś jakiś prosty układ czasowy, który załączy przekaźnik na 1-2sek ?

Kubik · Post autor: **Kubik** » 23 kwie 2011, 13:58

http://sklep.avt.pl/p/pl/482158/uklad+czasowy.html

pawelrybak15 · Post autor: **pawelrybak15** » 23 kwie 2011, 15:01

No tak, tylko że to kolejne dziadostwa które trzeba upchać w liczniku i może zabraknąć miejsca :roll:
I już nie będzie to tak prosty układ jak zakładałem, bo miałem pomysł na zastosowanie takiego patentu żeby nie było potrzeby stosowania jakiegokolwiek scalaka, po prostu max prostota. Spróbuję jeszcze pokombinować, ostatecznie chyba zastosuje to ustrojstwo które podlinkowałeś.

[ Dodano: 2011-04-23, 15:00 ]
Udało się :mrgreen:
Zrobiłem to dokładnie tak jak sobie zaplanowałem, sam układ resetu już działa, pozostało tylko poskładać to ładnie i upchać w obudowie licznika

Reseter zasilany jest z tego samego miejsca co obrotek, więc odpada problem z dodatkowymi przewodami i podpinaniem się do instalacji samochodu, mało tego układ dzięki swojej mega prostocie działa tak, że w przypadku gdy zgaśnie nam silnik to jeśli szybko wyłączymy i włączymy zapłon, to reseter nie zdąży zadziałać i od razu mamy normalne wskazania licznika <ok>
Poniżej krótki filmik jak to funkcjonuje :->

Następny będzie jak to porządnie poskładam, może nawet poświęce się i zademonstruje to w samochodzie

Szara80tkaTdi · Post autor: **Szara80tkaTdi** » 23 kwie 2011, 16:32

juz widze te zamowienia na nowe obrotki i predkosciomierze w alegro, tym co nie poszla rozbiorka wlasnych :mrgreen:
uklad czasowy mozesz na jednym tranzystorze zrobic. tak jak zamiescilem w pierwszym poscie tego tematu, oczywiscie plus mini przekaznik

pawelrybak15 · Post autor: **pawelrybak15** » 23 kwie 2011, 17:59

A co tu ma nie pójść przy rozbiórce ? <ok>
Trzeba to robić ze spokojem, nie szarpać na chama, wtedy będzie git

Najgorszy jest demontaż wskazówki, ale tutaj w 100% sprawdza się metoda okręcania jej delikatnie w lewo aż do momentu w którym zacznie się swobodnie kręcić, wtedy zdejmujemy ją wyciągając do góry i reszta to już bzdura

Kunik · Post autor: **Kunik** » 23 kwie 2011, 18:51

pawelrybak15 pisze:A co tu ma nie pójść przy rozbiórce ? <ok>

W vdo wszystko będzie ok ale w un4 mi nie poszło
